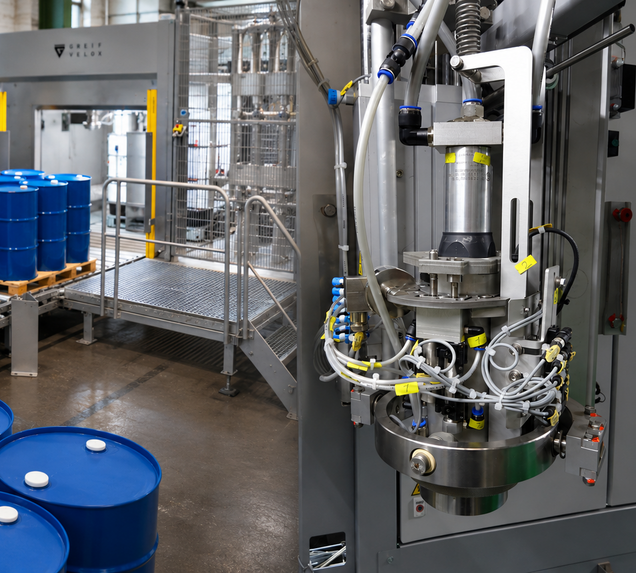

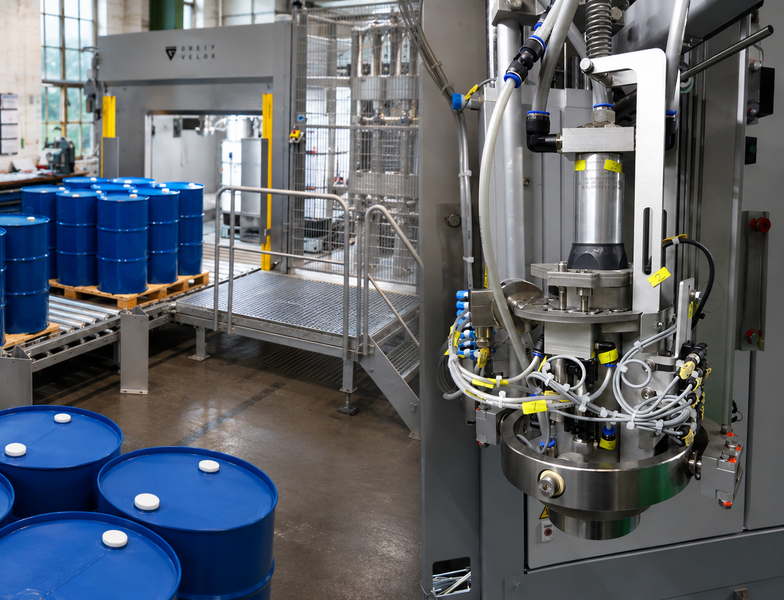

VeloDrum SafeClosure voor een geautomatiseerde vatenvulinstallatie

Geautomatiseerde verwerking van spundafsluitingen met fijne schroefdraad

De VeloDrum SafeClosure van GREIF-VELOX, waarvoor octrooi is aangevraagd, automatiseert het openen en sluiten van specifieke spongluizen binnen het vatvulproces.

De positionering, het openen en het vastschroeven worden tijdens het proces gecontroleerd. Dit vervangt handmatige handelingen en zorgt voor reproduceerbare processen in geautomatiseerde vatvulinstallaties.

Veel vatenvulinstallaties werken al grotendeels geautomatiseerd. Het hanteren van spundafsluitingen met fijne schroefdraad vereist echter vaak nog handmatige ingrepen.

De VeloDrum SafeClosure neemt deze processtap direct binnen de afvulinstallatie voor zijn rekening:

Het proces in zes stappen

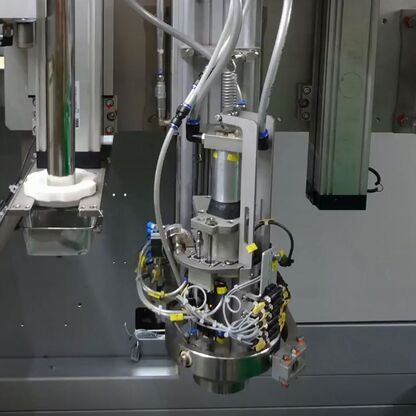

Positioneren

Na de beeldvorming wordt de schroefunit boven het gedetecteerde heiputje geplaatst.

Controleren

Met een overdruktest wordt gecontroleerd of de centreerring correct op het heiputje zit en betrouwbaar afdicht.

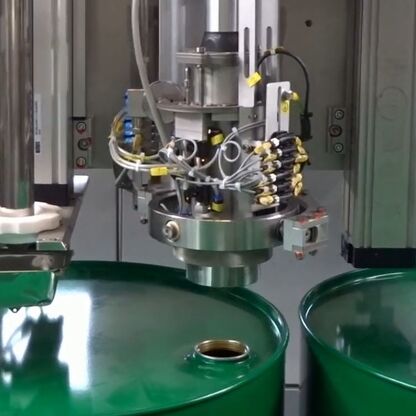

Openen

Het gereedschap grijpt in de sluiting. De toename van het koppel bevestigt dat het gereedschap correct is ingeklikt, voordat het deksel wordt geopend.

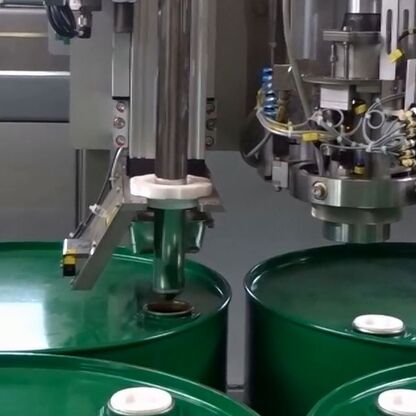

Vullen

Na het openen wordt het deksel uit het vulgat verwijderd en in de schroevendraaier vastgehouden. Vervolgens wordt begonnen met het vullen.

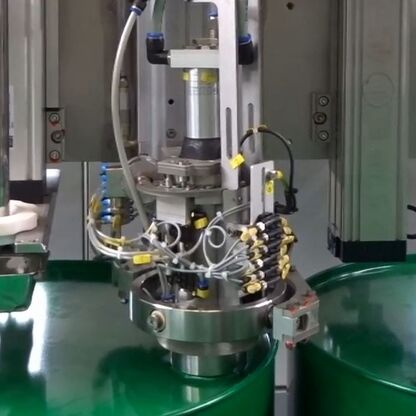

Sluiten

Nadat het vulproces is voltooid, wordt de schroefunit opnieuw gepositioneerd en wordt het deksel automatisch vastgeschroefd.

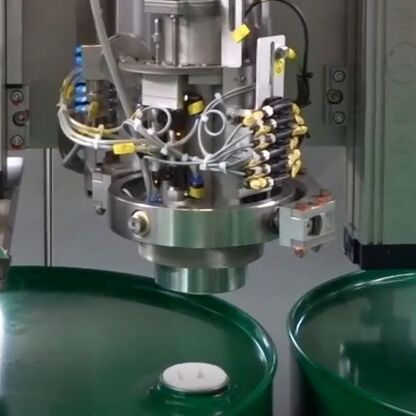

Verifiëren

Het koppel en de inschroefdiepte bevestigen dat de schroefverbinding correct is aangebracht.

Geoptimaliseerde afvulprocessen

Meer betrouwbaarheid in het vatenvulproces

Geen handmatige ingrepen

Het openen en sluiten gebeurt automatisch als onderdeel van het bestaande vulproces.

Gecontroleerde processtappen

De positionering, de ingreep van het gereedschap en het vastschroeven worden gecontroleerd aan de hand van vastgestelde procesparameters.

Reproduceerbare verwerking van deksels

Het koppel en de inschroefdiepte zorgen voor traceerbare en herhaalbare procescondities.

Integratie in installatieconcepten

De VeloDrum SafeClosure kan als procesmodule worden geïntegreerd in geautomatiseerde vaten- en palletvulinstallaties.

De integratie in bestaande installaties kan worden onderzocht, afhankelijk van de opbouw van de installatie, de besturing, het veiligheidsconcept en de proceseisen.

Voor verschillende soorten vaten en sluitingen

De oplossing is ontworpen voor bepaalde stalen en kunststof vaten en voor specifieke kunststof en stalen spongluiken.

Tot de geteste toepassingen behoren onder andere:

Kunststofvaten met BCS 56 × 4

Kunststofvaten met BCS 70 × 6

geselecteerde toepassingen met 2 inch

Stalen vaten met specifieke kunststof of stalen spongluizen

Ook het gebruik van gereviseerde vaten is mogelijk, mits het oppervlak van het vat, de kleur en de toestand van het spongat een betrouwbare beeldvorming en positionering mogelijk maken.

Ontwikkeld voor veeleisende afvulprocessen

De VeloDrum SafeClosure is met name geschikt voor geautomatiseerde vatenvulinstallaties in sectoren waar hoge eisen worden gesteld aan processtabiliteit en het verlichten van de werkdruk voor de operator.

Typische sectoren:

Chemie · Additieven · Smeermiddelen · Verf en lak · Technische vloeistoffen · Voedselproductie, contractvulling, vatenfabrikanten

Technische bijzonderheden

Tot de geteste toepassingen behoren onder andere:

Positionering via beeldvorming

Overdrukcontrole bij de heiput

Flexibele koppelinstellingen

Controle van het koppel en de inschroefdiepte

Drie gedefinieerde interne gereedschapsposities

Drie vastgelegde gereedschapsposities in het pneumatische systeem zonder veer

De sluiting gecontroleerd in de schroevendraaier houden

Een vooraf vastgestelde reactie bij het detecteren van een verkeerd aangebrachte schroefverbinding

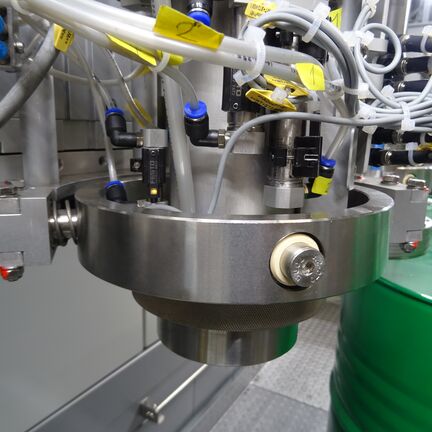

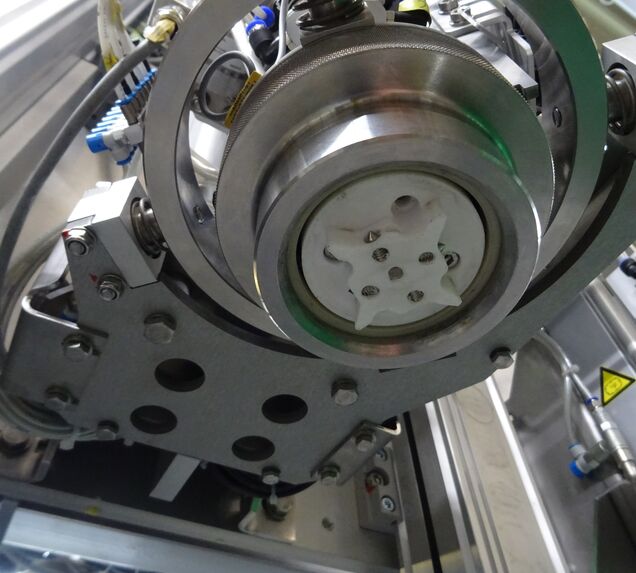

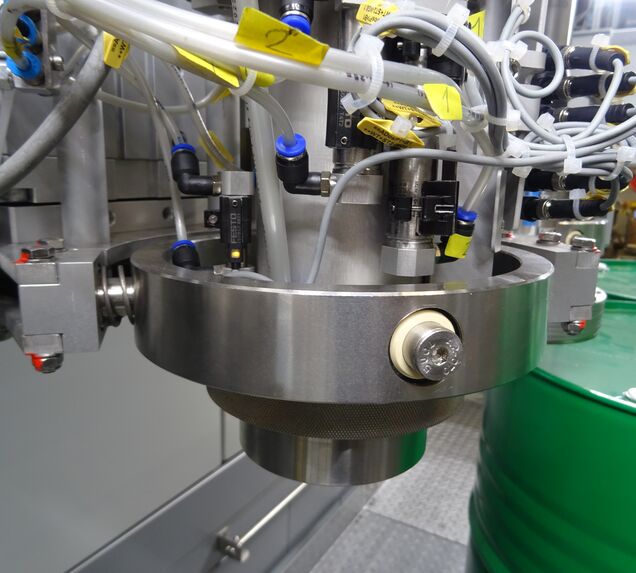

Dankzij het ontwerp kan het gereedschap bij de spongat worden geplaatst zonder dat het al in de sluiting grijpt. Met name bij kunststofvaten wordt het deksel tijdens het proces gecontroleerd in de schroevendraaier vastgehouden.

Integratie in de A-DOS-P1 en A-DOS-FS

De VeloDrum SafeClosure is ontwikkeld voor geautomatiseerd gebruik binnen de palletvulinstallatie A-DOS-P1 en de automatische vatvulmachine A-DOS-FS.

In combinatie met de cameragestuurde detectie van de afsluitopening wordt het gehele proces – van het openen van de afsluiting en het vullen tot en met de gecontroleerde afsluiting – geautomatiseerd uitgevoerd.

Meer informatie over de A-DOS-P1

Meer informatie over de A-DOS-FS

Automatisering van fijne schroefdraad

Moet het gebruikte type vat of sluiting worden gecontroleerd, of moet de VeloDrum SafeClosure in een nieuwe of bestaande afvulinstallatie worden geïntegreerd?

GREIF-VELOX beoordeelt de toepassing aan de hand van de concrete proceseisen.

Een demo of advies aanvragen
